【材料領域】高解析雙束型聚焦離子束顯微鏡
- High Resolution Dual-Beam Focused Ion Beam Microscope
- 英文簡稱：FIB Microscope
- 廠牌型號：ZEISS, Crossbeam 350
- 儀器專家：吳文偉 教授
- 分機 55395
- 儀器諮詢與操作服務：分機 55346
- 蔡菁芫 同學 a6655639.en10@nycu.edu.tw
- 黃華靜 同學 huajinghuang.en11@nycu.edu.tw
- 儀器位置：光復校區 工程六館EF-104
儀器廠牌、型號、購置年限
- 廠牌：蔡司 ZEISS
- 型號：ZEISS Crossbeam 350
- 購置日期：2024/12/11
功能
- 電子顯微鏡試樣製備與相關APT試樣製備、EBSD及EDS等多元化分析資訊、大體積3D顯微組織分析
重要規格
SEM
- Image resolution：
- 0.7 nm (15kV)
- 1.4 nm (1kV)
- 1.0 nm (1kV, BD mode)
- Accelerating voltage：0.01 to 30kV
- Specimen bias voltage：0.0 to -5.0kV
- Electron gun：In-lens Schottky Plus filed field emission gun
FIB
- Image resolution：3 nm (at 30kV)
- Accelerating voltage：0.5 to 30kV
- Ion source：Ga liquid metal ion source
服務項目
- 普通TEM試片製備，SEM、EBSD等相關樣品製備及基礎分析。
系統開放等級
- 一般上班時段： B、C
- 夜間及假日時段：A
附註：
- C級：由本實驗室之技術人員接受委託服務，不開放使用。
- B級：每位教授指派一位學生申請訓練，該教授之其他學生需由接受訓練的學生代為操作，若有教授使用該儀器之學生過多者，可向儀器負責人申請增加接受訓練學生人數。
- A級：擁有B級執照且操作滿300小時，經大小助教核可。
| 上午 | 下午 | 晚上 | |
|---|---|---|---|
| 週一 | 08:00-12:00(校外委託操作) | 13:00-17:00(儀器維護) | 18:00-22:00(校內外A級自行操作) |
| 週二 | 08:00-12:00(校外委託操作) | 13:00-17:00(校內委託操作) | 18:00-22:00(校內外A級自行操作) |
| 週三 | 08:00-12:00(校外委託操作) | 13:00-17:00(校內外B級自行操作) | 18:00-22:00(校內外A級自行操作) |
| 週四 | 08:00-12:00(校外委託操作) | 13:00-17:00(訓練及考核) | 18:00-22:00(校內外A級自行操作) |
| 週五 | 08:00-12:00(校外委託操作) | 13:00-17:00(校內外B級自行操作) | 18:00-22:00(校內外A級自行操作) |
| 週六 | 08:00-12:00(校內外A級自行操作) | 13:00-17:00(校內外A級自行操作) | 18:00-22:00(校內外A級自行操作) |
| 服務項目 | Billing item | 計畫預約 | 非計畫預約 | ||
|---|---|---|---|---|---|
| 委託 | 自行操作 | 委託 | 自行操作 | ||
| 電子顯微鏡試片製備 | TEM Lamella | 3000 | 1200 | 8000 | 不開放 |
| 背向散射電子繞射技術 | EBSD | 800 | 400 | 2400 | 不開放 |
| EDS-點分析 | Analysis at point | 200 | 100 | 400 | 不開放 |
| EDS-線分析 | Analysis at line scan | 240 | 120 | 500 | 不開放 |
| EDS-面分析 | Analysis at map | 320 | 150 | 600 | 不開放 |
| 鍍白金 | Coating Pt (0.1hr) | 300 | 300 | 600 | 不開放 |
| 超時服務 (每小時) |
Overtime Operation / hr | 5000 | 3200 | 10000 | 不開放 |
| 技術員操作 (3小時) |
Operation by technician / 3hr | 9000 | 24000 | 不開放 | |
儀器訓練
- 蔡菁芫 同學 a6655639.en10@nycu.edu.tw
- 黃華靜 同學 huajinghuang.en11@nycu.edu.tw

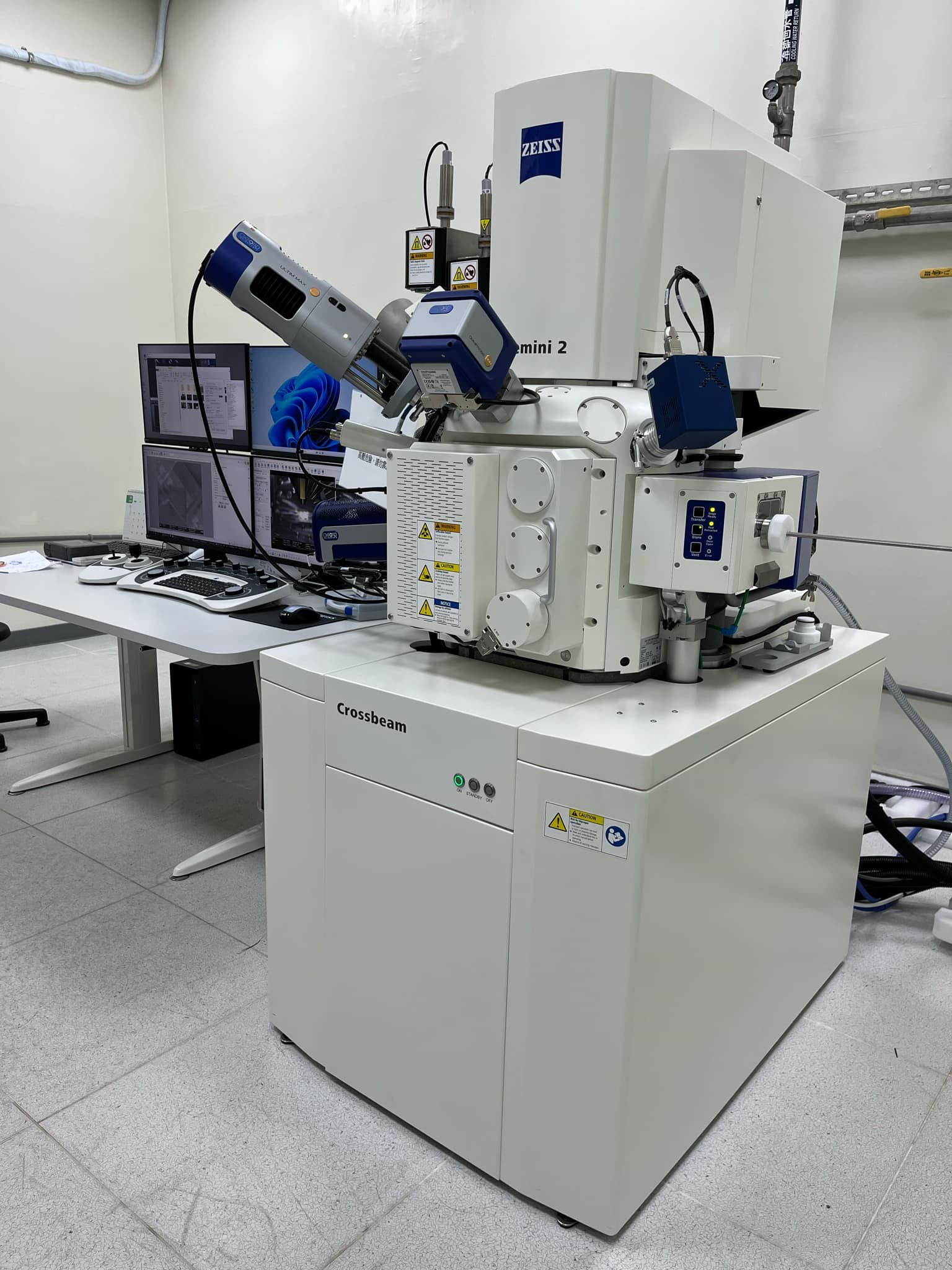

相關圖片：
