  • 更新日期：114-04-11
  • 發布單位：儀器資源中心
【物理領域】高效能可變溫多功能X光繞射儀 Low Temperature XRD
高效能可變溫多功能X光繞射儀 Low Temperature XRD
  • High performance low temperature and multi-function X-ray diffractometer
    • 英文簡稱：Low Temperature XRD
    • 廠牌型號：Bruker, D8 Discover X-ray Diffraction System
  • 儀器專家：郭昌洋 副教授
    • 分機 56179
  • 儀器諮詢與操作服務：楊小瑛 小姐
  • 儀器位置：光復校區 基礎科學教學研究大樓 (科學三館) SC026室
  • 歡迎直接私訊 FB粉絲團 詢問業務或數據問題
儀器廠牌、型號、購置年限
廠牌：Bruker
型號：D8 Discover X-ray Diffraction System
購置年限：2013年7月

重要規格
  1. 可切換式光源 (Bragg Brentano/ Parallel Beam)
  2. 可切換式偵測器 (LYNXEYE XE-T 0D/1D)
  3. 超低溫樣品量測系統 (12 K – 300 K)
  4. 五軸可變樣品載台 (X, Y, Z, Chi, Phi)
  5. 單光器 (Monochromator: 2-bounce Ge(004)、2-bounce Ge(022))
  6. 量測應用: 鏡面X射線反射率量測 (X-ray reflectivity, XRR)、倒易空間圖譜量測 (Reciprocal Space Map, RSM)、殘餘應力量測 (Residual Stress)
服務項目
  • 粉末樣品：廣角繞射(WAG)
  • 單晶樣品：廣角繞射(WAG)、Rocking Curve
  • 薄膜樣品：廣角繞射(WAG)、低掠角薄膜繞射(GIXRD)、Rocking Curve
  • 磊晶樣品:  Rocking Curve、RSM、XRR
  • 塊材、薄膜樣品: Residual Stress
系統開放等級
  • 委託操作優先時段：周一至周五0800-1200、1300-1700
  • 可自行操作時段：周一至周五1800-2400、周六至週日0800-2400
  • 附註：少量樣品建議委託操作，建議送件委託操作前先研究相關文獻資訊，直接送件與操作員討論亦可。大量樣品可委託操作或與儀器操作員討論安排自行操作訓練。
管理辦法及使用辦法
  1. 本服務採取時段預約，請於實驗前與儀器操作員確認實驗條件、時間與樣品限制。
  2. 本服務亦含有急件樣品申請，若有需求請預約後與技術員聯絡並說明。
  3. 本系統每週開放服務五天，每天上午八點至十二點，下午一點至五點。
  4. 本系統服務以一小時為一單元，總計每週開放服務四十單元。
  5. 每週有二十八單元由校外計畫優先預約使用，十二單元由校內計畫優先預約使用。
  6. 一年內累積爽約三次，停止預約資格六個月。
  7. 不當使用造成設備受損，除其指導老師負責賠償外，使用者停止其使用資格。
  8. 若預約時段與廠商儀器維護時段相衝，以儀器維護優先。
  9. 請共同維護室內的整潔，不要將食物帶入實驗室之內，離開時請將椅子排放整齊。
  10. 門禁電腦請勿任意關機，更嚴禁安裝任何遊戲及非法軟體，不可變更系統設定及上網。
  11. 實驗室內之所有設備、軟體屬於系上財產，不可偷竊及破壞，否則追究相關責任。
  12. 為大家及儀器狀況著想，請每位使用者切勿為個人之私而影響大家使用權利，故以上規則請大家確實遵守，如有違者，將視情節輕重予以警告或停權，謝謝！
詳細請見附件一
儀器訓練操作申請須知
儀器將不定期開設陽明交大校內操作訓練課程，請先通過陽明交大環安系統3小時輻安課程，取得證書後始得報名 XRD 訓練課程。請密切留意FB粉絲團公告，或與校內分機 56144 楊小姐聯絡詢問開課日期。

儀器預約及實驗流程
  1. 請使用Chrome 瀏覽器至國科會基礎研究核心設施預約服務管理系統預約序號 (若不清楚預約流程，可參考附件二)，預約完成後請填妥預約單，若不知參數如何填寫，請填寫「協助決定參數」。
  2. 一般樣品(需陪同量測或親自送件)：與技術員確認實驗時間，再將樣品與預約單一併送至交大校區科學三館 SC026室。
  3. 一般樣品(直接寄件)：將樣品及預約單一併寄至「新竹市大學路1001號 科學三館 SC026室（國立陽明交通大學電子物理系）楊小瑛小姐收」，預約人及指導教授需於預約單上簽名或蓋章，將依照用戶預約順序及樣品抵達時間安排量測。
  4. 急件樣品：請直接與分機 56144 楊小姐聯繫確認，若用戶或實驗室之前期刊論文有列本儀器於誌謝欄，可為用戶安排急件量測，量測費用亦做優惠處理。
  5. 若因系統問題無法正常預約，或是額滿無法預約者，也請直接連絡技術員詢問。
儀器專家
儀器顧問
儀器諮詢與操作服務
  • 楊小瑛 研究助理
  • phone 03-5712121 ext. 56144
儀器列表 物理領域儀器
相關附件：

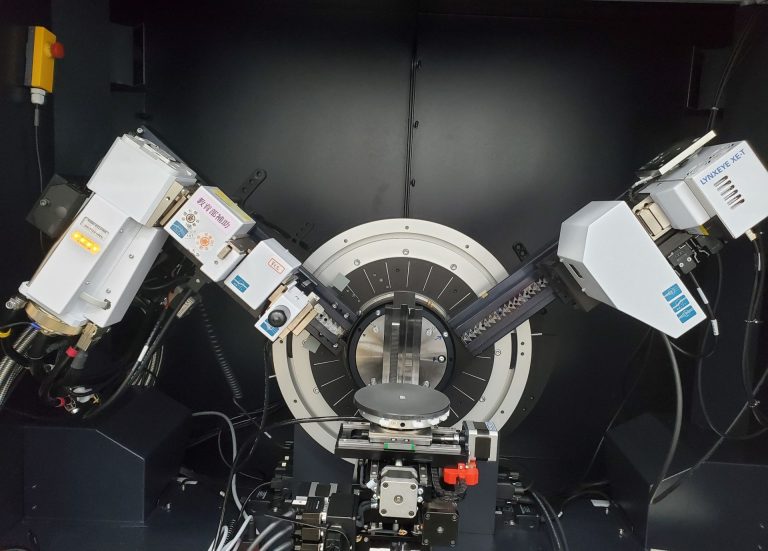

相關圖片：
