[陽明校區] 冷光螢光影像擷取分析系統 GE ImageQuant
- Luminescence/Fluorescence Image System

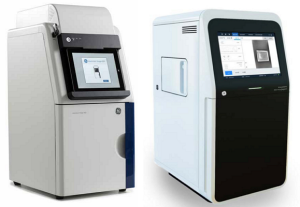

- 廠牌型號
- GE Amersham Imager-600/680：K機、L機、M機
- GE ImageQuant 800：N機
- 儀器位置：陽明校區
- 生醫工程館4F. 467室 (M機*)
- 生物醫學大樓 710室 (N機)
- 守仁樓B1F. B02室 (K機*)、(L機*)
* 機器有螢光功能
- 使用資格： 需事先預約
- 校內免費，校外請洽中心人員
- 預約 >>> 儀器預約系統
- 聯絡中心人員：
- 分機：62382
- 信箱：ycirc@nycu.edu.tw
Amersham Imager 680冷光、UV光、螢光影像擷取系統是 ImageQuant LAS-4000 系列的升級版，適用於凝膠和 Western Blot 轉漬膜中蛋白質與 DNA 樣品的影像檢測和分析。
- 檢測範圍包括：化學發光 Chemiluminescence、螢光 Fluorescence（紫外、紅、綠、藍）和白光成像。
- 在硬體方面配備了白光、UV光及螢光，依不同光源影像拍攝方式，可以分析下列不同情況下之樣品，依此測定蛋白質或核酸濃度。
| 機種 | 光源 | Emission Filter (for Epi-RGB) |
|---|---|---|
| AI600 AI680 |
White Epi/Trans-illumination Light: 470-635 nm UV Trans-illumination Light: 312 nm Blue Epi Light: 460 nm Green Epi Light: 520 nm Red Epi Light: 630 nm |
— — Cy2: 525 BP20 Cy3: 605 BP40 Cy5: 705 BP40 |
| ImageQuant 800 | 僅冷光光源 | — |
| 影像拍攝方法 | 樣品類型 | 使用托盤及配件 |
|---|---|---|
| Chemiluminescence (冷光) | 膜 | Black Tray 或 Black Tray + White Insert |
| Colorimetric (可見光-上方側照明) Epi- illumination |
膜、凝膠 | Black Tray + White Insert 或 White Trans Tray |
| Colorimetric (可見光-下方穿透) Trans- illumination |
凝膠 | White Trans Tray + Diffuser Board |
| Fluorescence (螢光-上方側照明) Epi-RGB | 膜、凝膠 | Black Tray |
| Fluorescence (紫外光-下方穿透) UV | 凝膠 | UV Trans Tray (透明) (僅限使用L機，預約使用時間限工作日0800-1700) |
共儀線上版IQTL軟體功能可做為分析：
- 一維電泳膠定量
- Western blot定量
- 菌落計數
- 陣列分析(Array)
- 在儀器前方，按下On/Off 按鈕，啟動儀器（每天第一個使用者）
- 儀器自我診斷完成後，會顯示主畫面，按Continue進入到操作介面。
- 儀器有自動休眠機制，若不是每天第一個使用者，儀器在休眠狀態下，可按下儀器主畫面右下角Resume。
- 使用前，請等待CCD 降溫完成，status 由橘變綠（如下圖），即可開始拍攝影像。
待左下角橘燈變成綠燈，即可使用。
儀器使用
- 請依照樣品種類正確使用搭配的托盤及配件。（WB membrane以外樣品，請聯繫共儀）
- 使用時，切勿將Sample亂甩，以免污染週遭環境。
- 使用前，如發現前一位User污染環境，請務必登記在登記簿上，以免遭致誤會。
- 使用完畢後，將白板正反面及托盤清洗擦拭乾淨。
- 操作結束時，若不是當天最後一個使用者，不需關閉主機電源，儀器有自動休眠機制。
- 嚴禁戴手套使用；也禁用EtBr之樣品。
儀器關機
當天最後一個使用者（超過下午5點後），使用完畢後在儀器前方，按下On/Off 按鈕，關閉儀器。
當天最後一個使用者（超過下午5點後），使用完畢後在儀器前方，按下On/Off 按鈕，關閉儀器。
- GE AI600繁中操作手冊
- GE AI600繁中簡易操作手冊
- GE AI800英文操作手冊
儀器操作影片「儀器操作介紹」 20:28 (待補)
分析軟體
分析軟體
- ImageQuant TL
- Multi Gauge 18:36
