[陽明校區] 雙光子雷射掃描共軛焦顯微鏡 Zeiss LSM7MP
雙光子雷射掃描共軛焦顯微鏡 Zeiss LSM7MP
  • Multi-photon Laser Scanning Confocal Microscope
  • 儀器位置：陽明校區 圖資大樓6樓 640室
  • 負責人：陽明校區影像核心設施專員
  • 使用資格： 認證操作制
    • 須先經過教學且通過認證考試，並於日間時段（8:30-16:30）自行操作5次（含）以上，乃具線上預約使用與門禁權限，始能依規定使用
  • 預約 >>> 儀器預約系統
顯微鏡系統(Microscope):
固定式載物台電動正立螢光顯微鏡－Axio Examiner.Z1

物鏡(Objective):
  • W Plan-Apochromat 20x/1.0 DIC III
  • W Plan-Apochromat 40x/1.0 DIC II (VIS-IR)
  • LD C-Apochromat 40x/1.1 W Korr DIC II (UV-VIS-IR)
雷射波長(Laser (nm)):
雙光子雷射 690-1040 nm (註1)

感測器(Detectors):
  • 兩組反射式高感度、低電子雜訊光電倍增管感應器NDD（Non-Descanned Detectors），三組NDD偵測波長範圍SP485nm、BP500nm-550nm、BP565nm-610nm
  • 高感度穿透光影像專用感測器T-PMT一組、含自動轉換光路控制，可拍攝各式穿透光影像，例如明視野、微分干涉DIC觀察等
  • 機身另內建視野光圈、光線散射板與吸熱/IR濾片，可切換光/紅外光提供明視野、傾斜式照明（oblique illumination）與 DIC（Differential interference contrast）等對比方式說明圖

活細胞培養(Live-cell Incubation)：無

影像軟體(Software):
註1：雙光子雷射：雙光子技術利用兩個雙倍波長光子的能量，以能量相加的方式來激發螢光。
由於使用波長較長之紅外光激發樣品且雙光子僅在焦點成像，能增加取樣深度，並不需使用針孔濾除非焦距面訊號，有利於觀察高散射性樣品，可感測100%反射螢光；此外，因紅外光能量相對較低，可減少光漂白現象及光化學反應所產生的細胞毒性，而適用長時間活細胞影像擷取。
  • Colocalization,
  • 3D imaging,
  • Time-lapse imaging,
  • Photobleaching, (FRAP, Photoactivation, photo-conversion, uncaging, SHG, Excitation Fringeprinter等光操作實驗)
【注意】本儀器採認證使用制，須先經過教學且通過認證考試，並於日間時段（9:00-16:30）自行操作5次（含）以上，乃具線上預約使用與門禁權限，始能依規定使用，未認證者或冒用他人帳號皆視同違規。通過認證操作者若間隔一個月未使用儀器，須重新由管理員認證儀器操作權限。

  1. 預約規定：
    • 使用前請至儀器中心「儀器預約系統」進行預約，預約者須為實際使用者。
    • 使用後務必確實登記紀錄本。起始時間為預約時間，終止時間則視實際結束使用時間為準。不可延遲上機時間或佔用他人時段。
    • 不可當日取消預約，預約時間逾時半個小時不到者亦視同放棄。
    • 不接受當日預約使用，最遲請於前一個工作天16:30前確定，逾時變更視同違規，不予接受。
  2. 樣品規定：
    • 上機前請先使用螢光顯微鏡確認樣品具螢光表現；若因樣本自身因素導致無法服務，中心仍會按照開機時數收費。
    • 若有其他需求或特殊使用需求，請詢問儀器中心管理員，以提供相關諮詢服務。
  3. 如有操作需求，請洽朱業修 博士（分機：66226）。
  • 周一至周五　9:00~17:00
  • 周末　未開放
　　 　　 　　 　　 　　 　　
儀器收費 (NTD per hour)
雷射共軛焦顯微鏡 (Z) LSM880
with Airyscan		 (Z) LSM900
with Airyscan2		 (Z) LSM900
(LSM700+)		 (O) FV1000 (O) FV10i (Z) LSM7MP
  日間 夜間 活細胞
螢光顯		 日間 夜間 活細胞
螢光顯
限認證自行操作   V V   V V V V V V
校內師生收費 900 500 300 800 600 300 600 500 300 1000
建教合作收費 1350 -- 450 1200 -- 450 900 750 450 1500
其他單位收費 1800 -- 600 1600 -- 600 1200 1000 600 2000
備註
  1. 廠牌縮寫：(O) Olympus, (Z) Zeiss
  2. 預約次數：兩周內每人每台儀器可預約四次，可連續預約。
  3. 每時段可預約時數：880夜間/900夜間/7MP－三小時；880/900活細胞螢光顯－四小時；其他機種時段每次最多可預約兩小時。
  4. 日間時段自08:30至16:30止，夜間時段自16:30至隔日08:30止。
  5. 如有長時間連續拍攝需求，須事先聯絡儀器中心管理員。
  6. LSM 7MP 開放時段為09:00至17:00，如需於夜間自行操作，須事先告知儀器中心管理員。
  7. 除了中心舉辦之影像核心設施教育訓練外，預約教學與認證考試建議自備樣品（實驗數據可帶走），並比照一般上機使用收費。
  8. 上表為每小時使用費，收費計算以每半小時為單位。

若具以下資格者，收費比照【本校師生】：
  1. 分校
  2. 合聘教師
  3. 附設醫院
  4. 與本校有計畫合作且計畫屬本校管控
若具以下資格者，收費比照【建教合作單位】：
  1. 兼任教師
  2. 教學醫院（榮民總醫院、臺北市立聯合醫院、亞東醫院、振興醫院等）
  3. 台聯大系統
  4. 產學運籌中心進駐廠商
儀器以每半小時為收費單位，每奇數月月底統計開單，最遲請於兩週內，攜帶繳費單至行政大樓出納組繳費，領取收據，逾期次數達（含）兩次者，將停止對該實驗室提供服務。
  1. 本機禁用隨身碟，可用 FTP 傳輸檔案或請自行攜帶空白光碟片燒錄資料。由於電腦硬碟空間有限，為有利儀器之正常操作，管理人員將不定時刪除資料，本中心不負責資料保管，敬請見諒。
  2. 未經本中心管理員同意，不得擅自於本中心公用儀器上加裝或拆換任何零件、更改系統設定及安裝軟體。若因實驗需要進行任何測試，須先徵求管理員同意，並由原廠工程師陪同，在不傷害正常儀器操作之情況下進行測試，通過測試後方可在本中心管理員許可情況下，由管理員認可之人員操作使用。
  3. 依管理員判定違規者第一次警告、第二次取消使用權一個月、第三次永久取消使用權；如違反上述規範，以致儀器損壞者，需照價賠償以利修復儀器，並停止使用權一個月，再違規者則永遠禁止使用。
  • 7MP儀器操作手冊
  • Suitable Dyes for Multiphoton
  • Confocal Certification Form_2024
陽明校區儀器列表 陽明校區-影像核心設施 共軛焦顯微鏡類

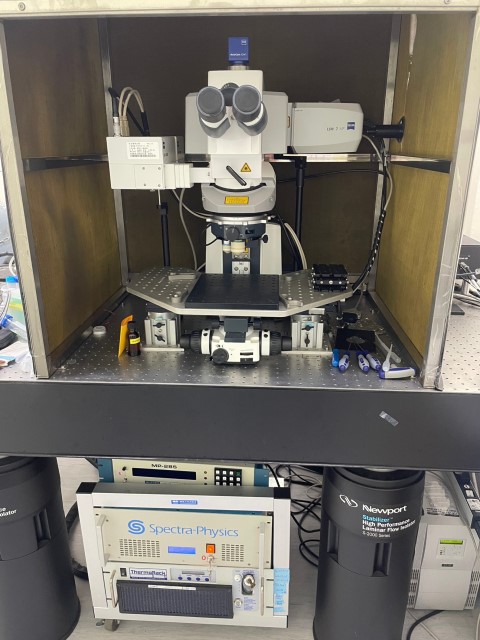

相關圖片：
  • 聯絡人： [ 影像核心設施專員 分機 66185]
