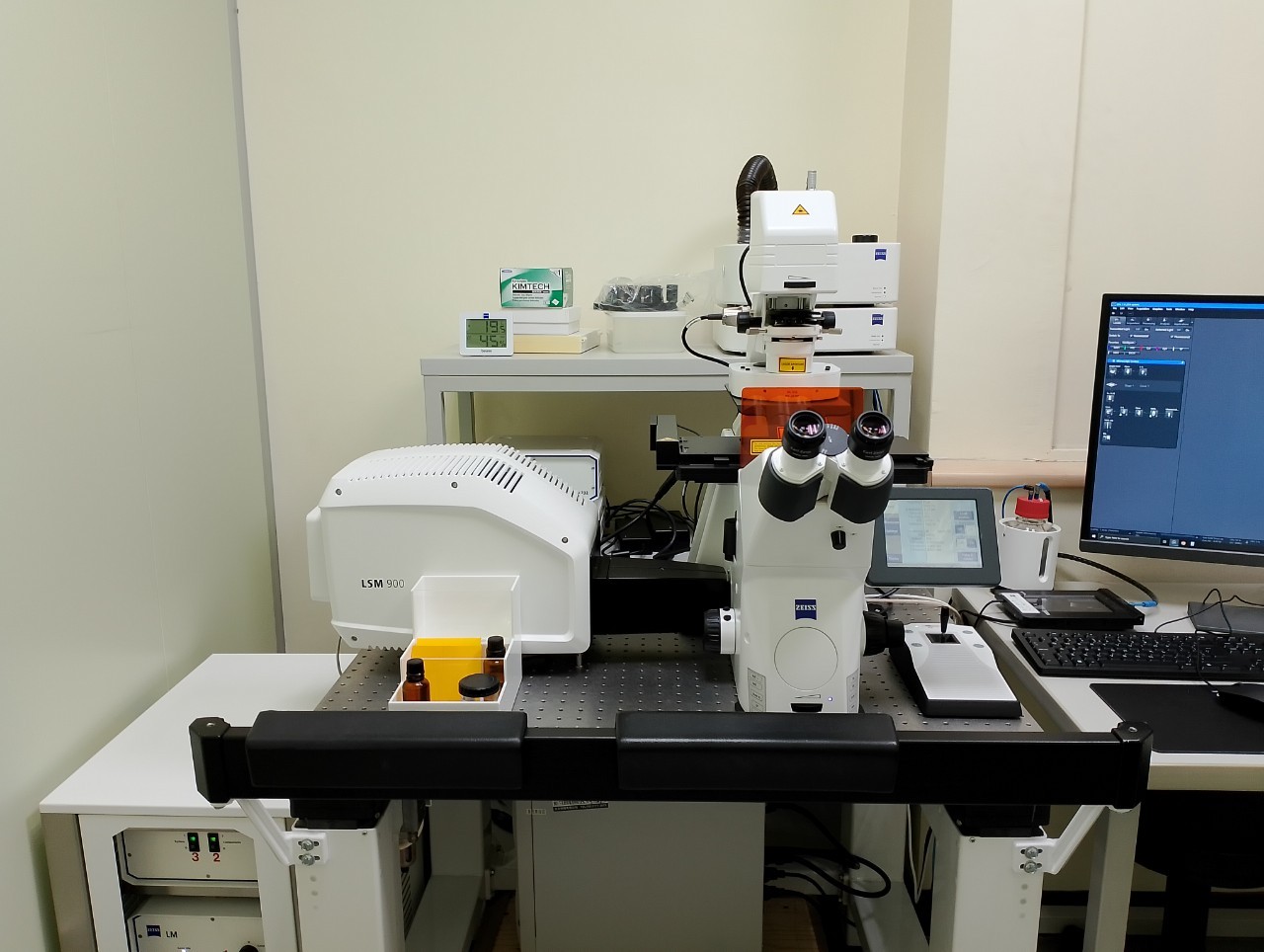

[陽明校區] 雷射掃描共軛焦顯微鏡 Zeiss LSM900 (LSM700+)
雷射掃描共軛焦顯微鏡 Zeiss LSM900 (upgraded LSM700+)
  • Inverted Laser Scanning Confocal Microscope
  • 儀器位置：陽明校區 圖資大樓6樓 640室
  • 負責人：陽明校區影像核心設施專員
  • 使用資格：認證制
    • 經教學後須通過認證考試，並於日間時段自行操作5次(含)以上者，才具預約權限。
  • 預約 >>> 儀器預約系統
  • ［使用者請留意］：原LSM700升級後，影像擷取品質、速度提升，唯擷取軟體、影像面積、亮度不同（無法套用原LSM700設定），原使用者皆須重新認證後才能使用升級後機型。
顯微鏡系統(Microscope):
  • 全電動倒立式顯微鏡 Axio Observer 7
  • 電動XY平台，可進行樣品大面積拼圖、多位置應用
物鏡(Objective):
  • Fluar 5x/0.25
  • Fluar 10x/0.3 DIC
  • Plan-Apochromat 20x/0.8 DIC
  • Plan-Apochromat 40x/1.4 Oil DIC
  • Plan-Apochromat 63x/1.4 Oil DIC
  • Plan-Apochromat 100x/1.40 Oil DIC
雷射波長 (Laser (nm)):
固態雷射：405nm, 488nm, 561nm, 640nm

感測器 Detectors:
  • 兩組高感度 PMT 與一組 GaAsp 超高敏感度感測器，濾片式與可調式 VSD Beam Splitter (註1)
  • 高感度穿透光影像專用LED燈源兼感測器 ESID 一組、含自動轉換光路控制，可拍攝各式穿透光影像，例如明視野、微分干涉 DIC 觀察等
活細胞培養(Live-cell Incubation):
 zeiss-poc小型活細胞培養系統，具溫濕度及 CO2 控制模組
上圖為［小型活細胞培養系統 PM S1］ 直接架設於載物台上，二氧化碳穩定控制濃度範圍0.0%至10.0%（±0.1%），適用於底部為 0.17mm 玻璃蓋玻片之直徑 30-60mm 培養皿及 76x26mm 標準玻片。如需使用活細胞系統，初次預約前請先詢問管理員。

影像軟體(Software):
  • Zen 3.9, 共軛焦影像擷取分析
  • 可自行在電腦安裝viewer版本進行檔案輸出、簡單手動量測等基本功能
  • Zen Lite軟體下載教學：請先下載 ZEISS Microscopy Installer 後，註冊ZEISS帳號即可登入安裝

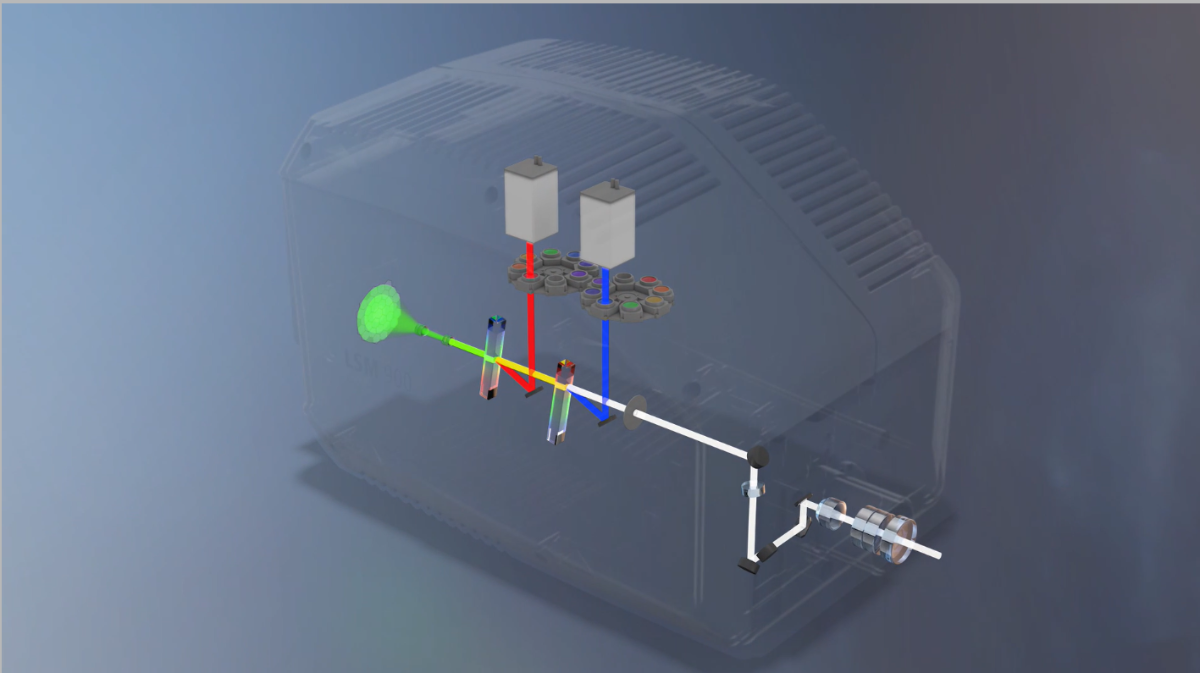

註1. LSM900 Scan Head設計：
LSM900 scan head, 2 PMT and 1 GaAsP detector
LSM900配有兩組PMT與一組GaAsp，並具VSD Beam Splitter提供訊號擷取波段彈性(420nm-630nm)，可調精度達1 nm，不受限於傳統的濾片限制，可以收集更多訊號。
實驗應用
Function Demo
Colocalization Colocalization demo
3D Imaging 3D Imaging Demo
Time-lapse imaging time-lapse: Human-lung-epithelial-cell-line
Photo Bleaching
(FRAP, FLIP, FRET, Photoactivation photoconversion)		 FRAP demo
Linear unmixing
LSM plus
(提高訊噪比與解析度)		 LSM plus
ZEN connect ZEN connect
Direct Processing Direct Processing
＊本機採認證制＊
須先經過教學且通過認證考試，並於日間時段（8:30-16:30）自行操作5次（含）以上，乃具線上預約使用與門禁權限，始能依規定使用，未認證者或冒用他人帳號皆視同違規。通過認證操作者若間隔一個月未使用儀器，須重新由管理員認證儀器操作權限。
  1. 預約規定：
    • 使用前請至儀器中心「儀器預約系統」進行預約，預約者須為實際使用者。
    • 使用後務必確實登記紀錄本。起始時間為預約時間，終止時間則視實際結束使用時間為準。不可延遲上機時間或佔用他人時段。
    • 不可當日取消預約，預約時間逾時半個小時不到者亦視同放棄。
    • 不接受當日預約使用，最遲請於前一個工作天16:30前確定，逾時變更視同違規，不予接受。
  2. 樣品規定：
    • 務必使用0.17mm ( No.1.5) 玻璃蓋玻片之培養皿或玻片樣本。
    • 上機前請先確定樣品已確實封片，並請先使用螢光顯微鏡確認樣品具螢光表現；若因樣本自身因素導致無法服務，中心仍會按照開機時數收費。
    • 若有其他需求或特殊使用需求，請詢問儀器中心管理員，以提供相關諮詢服務。
  • 周一至周五
    • 全時段　00:00-24:00　限認證使用者預約登記
  • 周末
    • 全時段　00:00-24:00　未開放使用
　　 　　 　　 　　 　　 　　
儀器收費
雷射共軛焦顯微鏡 (Z) LSM880
with Airyscan		 (Z) LSM900
with Airyscan2		 (Z) LSM900
(LSM700+)		 (O) FV1000 (O) FV10i (Z) LSM7MP
  日間 夜間 活細胞
螢光顯		 日間 夜間 活細胞
螢光顯
限認證自行操作   V V   V V V V V V
校內師生收費  900 500 300 800 600 300 600 500 300 1000
建教合作收費 1350 -- 450 1200 -- 450  900 750 450 1500
其他單位收費 1800 -- 600 1600 -- 600 1200 1000 600 2000
備註
  1. 廠牌縮寫：(O) Olympus, (Z) Zeiss
  2. 預約次數：兩周內每人每台儀器可預約四次，可連續預約。
    每時段可預約時數：700+/880夜間/900夜間/7MP－三小時；880/900活細胞螢光顯－四小時；其他機種時段每次最多可預約兩小時。
  3. 日間時段自08:30至16:30止，夜間時段自16:30至隔日08:30止。
  4. 如有長時間連續拍攝需求，須事先聯絡儀器中心管理員。
  5. LSM900為LSM900 with Airyscan2機種，LSM700+為升級舊機LSM700後的LSM900機種。
  6. LSM 7MP 開放時段為09:00至17:00，如需於夜間自行操作，須事先告知儀器中心管理員。
  7. 除了中心舉辦之影像核心設施教育訓練外，預約教學與認證考試建議自備樣品（實驗數據可帶走），並比照一般上機使用收費。
  8. 上表為每小時使用費，收費計算以每半小時為單位。

若具以下資格者，收費比照【本校師生】：
  1. 分校
  2. 合聘教師
  3. 附設醫院
  4. 與本校有計畫合作且計畫屬本校管控
若具以下資格者，收費比照【建教合作單位】：
  1. 兼任教師
  2. 教學醫院（榮民總醫院、臺北市立聯合醫院、亞東醫院、振興醫院等）
  3. 台聯大系統
  4. 產學運籌中心進駐廠商
儀器以每半小時為收費單位，每奇數月月底統計開單，最遲請於兩週內，攜帶繳費單至行政大樓出納組繳費，領取收據，逾期次數達（含）兩次者，將停止對該實驗室提供服務。
  1. 本機禁用隨身碟，可用 FTP 傳輸檔案或請自行攜帶空白光碟片燒錄資料。由於電腦硬碟空間有限，為有利儀器之正常操作，管理人員將不定時刪除資料，本中心不負責資料保管，敬請見諒。
  2. 未經本中心管理員同意，不得擅自於本中心公用儀器上加裝或拆換任何零件、更改系統設定及安裝軟體。若因實驗需要進行任何測試，須先徵求管理員同意，並由原廠工程師陪同，在不傷害正常儀器操作之情況下進行測試，通過測試後方可在本中心管理員許可情況下，由管理員認可之人員操作使用。
  3. 依管理員判定違規者第一次警告、第二次取消使用權一個月、第三次永久取消使用權；如違反上述規範，以致儀器損壞者，需照價賠償以利修復儀器，並停止使用權一個月，再違規者則永遠禁止使用。
  • Certification form-confocal_2024
  • LSM900 Quick Guide 操作手冊 (Zen Blue)
    • LSM900 Zen blue Quick Guide
  • LSM900 操作手冊 (Zen Blue)
    • LSM900 Zen blue tutorial
