  • 更新日期：114-01-15
  • 發布單位：儀器資源中心
[陽明校區] 活細胞用倒立式螢光顯微鏡 Olympus IX83

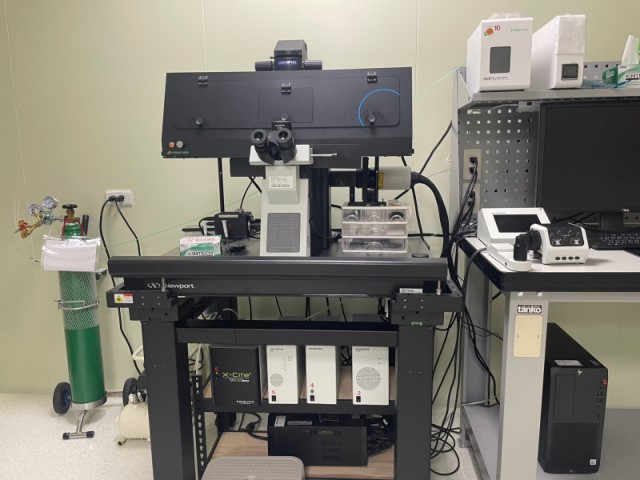

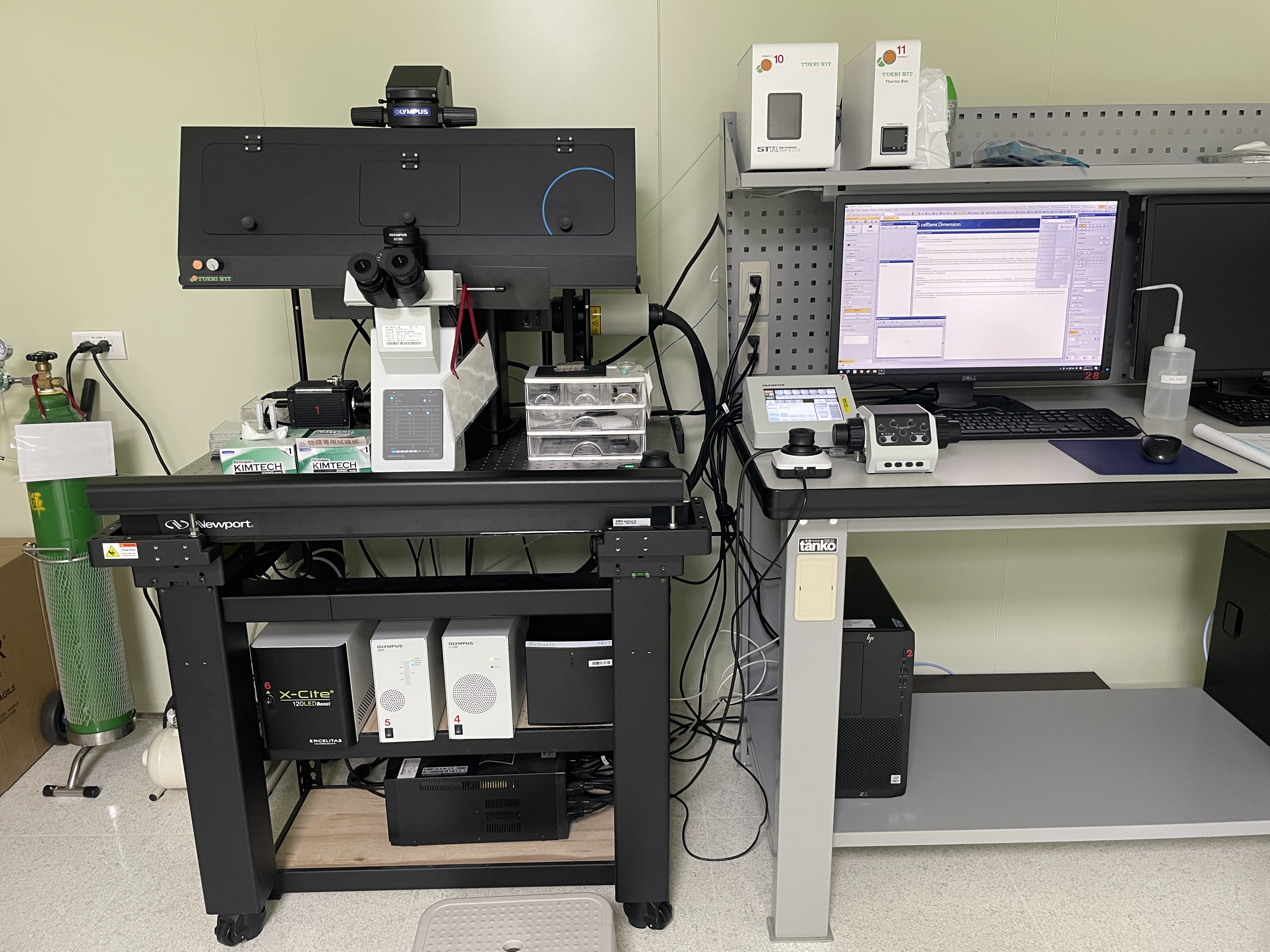

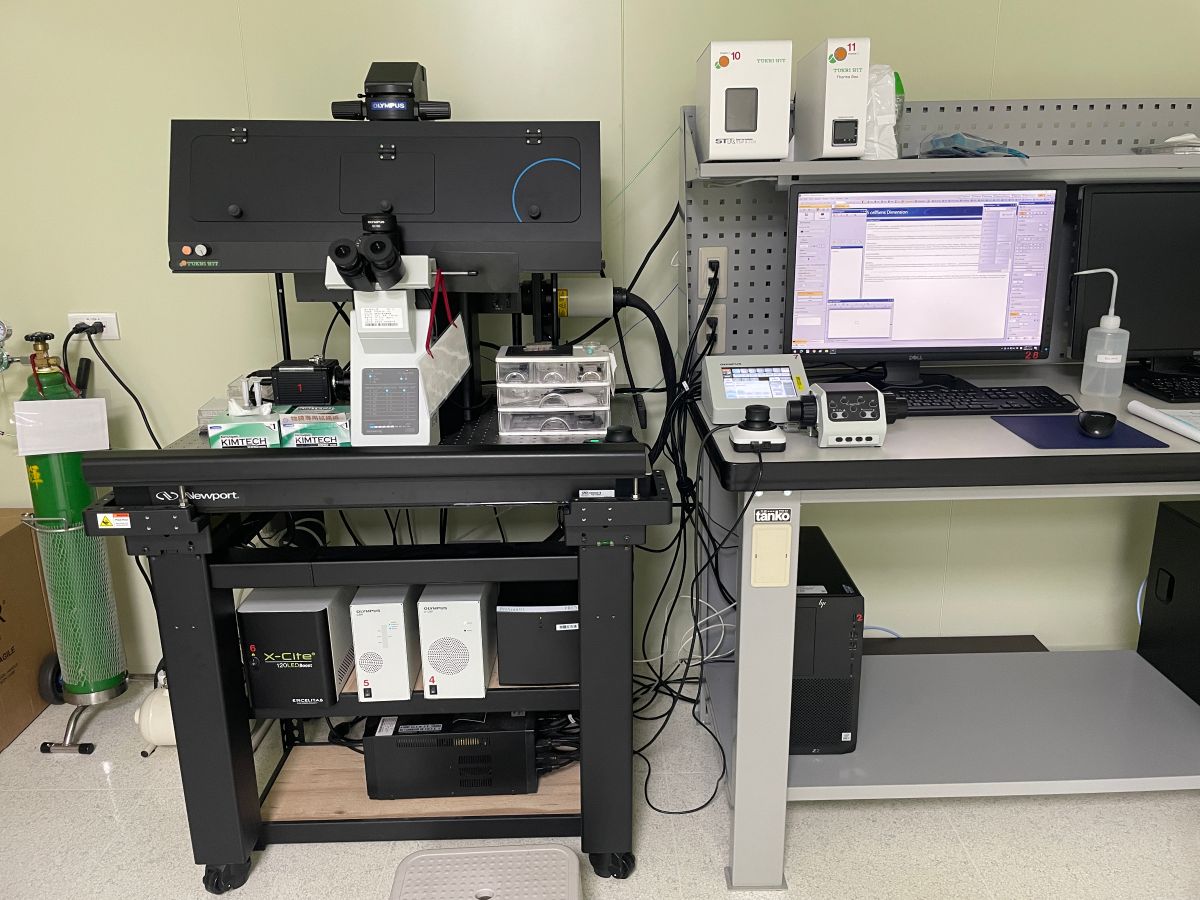

倒立式電動螢光顯微鏡 Olympus IX83
  • Motorized Inverted Fluorescence Microscope with Incubating System
  • 儀器位置：陽明校區 圖資大樓6樓 617室
    • 分機 66185
  • 負責人：陽明校區影像核心設施專員
  • 使用資格： 認證制
    • 經教學後須通過認證考試，並於日間時段自行操作5次(含)以上者，才具預約權限。
  • 校內使用每小時100元，校外請見收費標準
  • 預約 >>> 儀器預約系統
顯微鏡系統(Microscope):
  • 倒立式電控顯微鏡 Olympus IX83
  • 彩色液晶觸控式面版
  • 超音波電動載台
物鏡(Objective):
  • 2X
  • 4X PH
  • 10X PH
  • 20X PH
  • 40X DIC (LWD plan semi apochromat LUCPLFLN 40X)
  • 60X Silicone/DIC 矽油鏡（如需使用請先詢問管理員)
螢光光源(Fluorescence Illumination System):
觀察模式(Observation Methods):
  • 穿透光：明視野（Bright Field, BF）、相位差（Phase Contrast, PH）與微分干涉差（Differential Interference Contrast, DIC）
  •  螢光：螢光濾片共三組八通道（點此下載)
Observation and Filter Configurations
Observation Methods Excitation Filter Dichromatic Mirror Emission Filter
DAPI 387/11 410 440/40
GFP 485/20 504 525/30
TRITC 560/20 582 607/36
Cy5 650/13 669 684/24
CFP 427/10 440 472/30
YFP 504/12 520 542/27
mCherry 575/20 595 645/90
FITC-long 480/40 505 510IF

照相設備(Camera):
本機為雙影像系統，可拍攝彩色影像或黑白灰階影像
  • Olympus SC180 彩色CMOS
  • HAMAMATSU ORCA-Flash4.0 V3 灰階sCMOS
活細胞培養(Live-cell Incubation):
Tokai Hit 雙層活細胞載物台培養箱，含外罩式溫控黑箱與小型培養載台，可依樣品替換不同載具（35mm dish, standard well plate, chamber slide, chambered cover glass, etc.）
小型培養載台
圖為小型培養載台，架設於超音波電動載台上，CO2濃度控制範圍為5.0至20%，於室溫25±2℃情況下可控制溫度30至40℃。

影像軟體(Software):
  • cellSens：含Dimension、Multi Position、Well plate navigator、CI Deconvolution進階模組 Deconvolution: 2D, Nearest Neighbor及Wiener
  • cellsens Dimention影像擷取分析
  • 備有離線電腦工作站可供影像處理與分析
  • 活細胞長時間攝影（含第二代ZDC自動焦距維持系統）
  • HE staining, silver staining 明視野樣品觀察
  • 螢光免疫染色樣品
  • 支援5D影像擷取（X Y Z λ T)
  • Multi-Channel 電動多頻道掃瞄
  • Multi Position 電動多點或拼圖掃描
  • Wall navigator 可設定多孔盤進行多點自動拍攝
  • Z-slices 電動Z軸掃瞄與EFI 延長景深疊圖處理
  • 簡易手動量測
＊本機採認證制＊
須先經過教學且通過認證考試，並於日間時段自行操作5次(含)以上者，才具預約權限。兩星期內每人最多可預約4次，每時段最多4小時。
  1. 預約規定：
    • 使用前請至儀器中心「儀器預約系統」進行預約，預約者須為實際使用者（不得使用他人證件進出）。
    • 儀器使用完畢須確實清潔、關機，並詳實填寫登記本。起始時間為預約時間，終止時間則視實際結束使用時間為準。不可延遲上機時間或佔用他人時段。
    • 最遲請於前一個工作天16:30前確定，逾時變更視同違規，不予接受。
    • 不可當日取消預約，預約時間逾時半個小時不到者亦視同放棄。
  2. 樣品規定：
    1. 樣品載台（初次使用請務必先詢問管理員是否符合）
      • 標準多孔盤：6/12/24/96-well cell culture plate
        置換內部載具後可適用以下樣品規格：
      • 通用夾具：chamber slide/slide glass/chambered cover glass
      • 培養皿：35/50/60mm culture dish
      • 玻片：標準76mm*26mm
        樣品載台
    2. 活細胞長時間拍攝須先告知管理員樣品底盤厚度，以設定適合之自動焦距維持參數。
    3. 若有其他需求或特殊使用需求，請詢問儀器中心管理員，以提供相關諮詢服務。
  • 週一至週五 全天 00:00-24:00 限認證操作者線上預約使用。
  • 週六至週日 全天 00:00-24:00 優先給活細胞長時間拍攝需求使用，請來電儀器管理員協助預約。
若有長時間活細胞拍攝需求，請來電由儀器管理員協助預約
　　 　　 　　 　　 　　 　　
儀器收費 (NTD per hour)
螢光顯微鏡 全玻片掃描系統 正立式 倒立式活細胞用 搭載於共軛焦顯微鏡活細胞用
機型 (Z) Axioscan 7 (L)　DM6000B
(O) BX61
(O) BX63		 (O) IX83 (Z) LSM880
(Z) LSM900
校內師生收費 300 0 100 300
建教合作收費 450 50 150 450
其他單位收費 600 100 200 600
備註
  1. 廠牌縮寫：(L) Leica, (O) Olympus, (Z) Zeiss
  2. 預約次數：兩周內每人每台儀器可預約四次，每次最多四小時，可連續預約。
  3. 若有活細胞長時間拍照需求，請另外來電預約。
  4. 除了中心舉辦之影像核心設施教育訓練外，預約教學與認證考試建議自備樣品（實驗數據可帶走），並比照一般上機使用收費。
  5. 上表為每小時使用費，收費計算以每半小時為單位。
 這兩台須完成共軛焦顯微鏡認證方可使用

若具以下資格者，收費比照【本校師生】：
  1. 分校
  2. 合聘教師
  3. 附設醫院
  4. 與本校有計畫合作且計畫屬本校管控
若具以下資格者，收費比照【建教合作單位】：
  1. 兼任教師
  2. 教學醫院（榮民總醫院、臺北市立聯合醫院、亞東醫院、振興醫院等）
  3. 台聯大系統
  4. 產學運籌中心進駐廠商
儀器以每半小時為收費單位，每奇數月月底統計開單，最遲請於兩週內，攜帶繳費單至行政大樓出納組繳費，領取收據，逾期次數達（含）兩次者，將停止對該實驗室提供服務。
  1. 本機禁用隨身碟，可用 FTP 傳輸檔案或請自行攜帶空白光碟片燒錄資料。由於電腦硬碟空間有限，為有利儀器之正常操作，管理人員將不定時刪除資料，本中心不負責資料保管，敬請見諒。
  2. 未經本中心管理員同意，不得擅自於本中心公用儀器上加裝或拆換任何零件、更改系統設定及安裝軟體。若因實驗需要進行任何測試，須先徵求管理員同意，並由原廠工程師陪同，在不傷害正常儀器操作之情況下進行測試，通過測試後方可在本中心管理員許可情況下，由管理員認可之人員操作使用。
  3. 依管理員判定違規者第一次警告、第二次取消使用權一個月、第三次永久取消使用權；如違反上述規範，以致儀器損壞者，需照價賠償以利修復儀器，並停止使用權一個月，再違規者則永遠禁止使用。
  • How-to-choose-FL-microscope
  • Certification-form-FL_2022
  • 儀器操作手冊
陽明校區儀器列表 陽明校區-影像核心設施 螢光顯微鏡類
相關圖片：
  • 聯絡人： [ 影像核心設施專員 分機 66185]
