  • 更新日期：114-01-15
  • 發布單位：儀器資源中心
[陽明校區] 全玻片掃描系統 Zeiss Axioscan 7

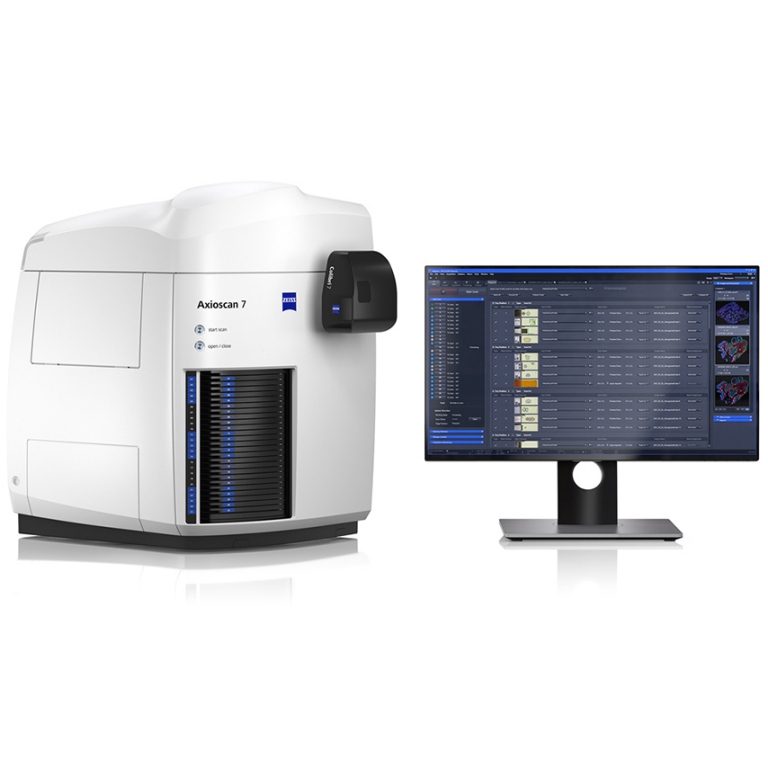

全玻片掃描系統 Zeiss Axioscan 7
  • High-performance Slide Scanner for Fluorescence and Bright Field
  • 儀器位置：陽明校區 生醫工程館4樓 438室
    • 分機 65980
  • 負責人：陽明校區影像核心設施專員
  • 使用資格： 認證制
    • 經教學後須通過認證考試，並於日間時段自行操作5次(含)以上者，才具預約權限。
  • 收費標準：校內使用每小時300元，校外請見收費標準
  • 預約 >>> 儀器預約系統
顯微鏡系統(Microscope)：
ZEISS Axioscan 7 研究級螢光玻片掃描儀 12片式

物鏡(Objective)：
  • 5X/0.25
  • 10X/0.45
  • 20X/0.5, 20X/0.8
  • 40X/0.95
螢光光源(Fluorescence Illumination System)：
Colibri 7 七通道LED光源：385nm(UV), 430nm(V), 475nm(B), 555nm(G), 590nm(Y), 630nm(R), 735nm(Fr)可隨開隨用
螢光光源分析圖


觀察模式(Observation Methods)：
  • 穿透光：明視野(Bright Field)；類像位差(PH)或類微分干涉差(DIC)浮雕影像
  • 螢光：螢光濾片五組　
Observation Method, Excitation, and Emission
Observation Method Excitation Emission
DAPI UV (385nm) EM 425/30
GFP Blue (475nm) EM 514/30
DsRed/mCherry Green (555nm) / Yellow (590nm) EM 592/25
Cy5 Red (630nm) EM 681/45
Cy7 Far Red (735nm) EM 788/38

照相設備(Camera)：
本機為雙影像系統，可拍攝彩色影像或黑白灰階影像
  • 彩色CMOS：Axiocam 705 color，500萬畫素
  • 灰階CMOS：Axiocam 712 mono，1200萬畫素
玻片尺寸(Slides)&玻片夾具(Mounting Frames)：
  • 可容納標準玻片(26 x 76mm)，寬玻片(52 x 76 mm)
  • 配有三個標準玻片夾與一個寬玻片夾。
  • 一次可放三個玻片夾具，至多能容納標準玻片12片，每片皆可設定個別拍攝條件與設定。

應用與功能(Application)：
  • 自動化掃片區域偵測
  • 自動對焦
  • 批次掃描穿透光、螢光玻片
  • 自動拼圖
  • Z-stack與Extended Depth of Field延長景深影像
影像軟體(Software)：
  • ZEISS ZEN Blue：檢視掃片影像可下載ZEISS Microscopy Installer後，註冊連線官網下載ZEN Blue Lite免費版本
  • 備有離線電腦工作站可供影像處理與分析
  • ZEN Module Intellesis + Image Analysis：利用機器學習方法（像素分類與神經網絡）進行圖像分割，作為難以傳統segmentation分割圖像的替代方案
  • HE staining, silver staining 明視野樣品觀察
  • 螢光免疫染色樣品
  • 支援4D影像擷取（X Y Z λ)
  • 自動化掃片偵測/自動對焦/自動拼圖
  • 批次掃描：一次最多可放置12片標準玻片，每片可設定不同拍攝參數
  • Z-stack 電動Z軸掃描與Extended Depth of Field延長景深疊圖處理
  • 簡易手動量測，或可搭配機器學習進行圖像分割後半自動化量測
＊本機採認證制＊

須先經過教學且通過認證考試，並於日間時段自行操作5次(含)以上者，才具預約權限。兩星期內每人最多可預約4次，每時段最多4小時。
  1. 預約規定：
    • 使用前請至儀器中心「儀器預約系統」進行預約，預約者須為實際使用者（不得使用他人證件進出）。
    • 儀器使用完畢須確實清潔、關機，並詳實填寫登記本。起始時間為預約時間，終止時間則視實際結束使用時間為準。不可延遲上機時間或佔用他人時段。
    • 最遲請於前一個工作天16:30前確定，逾時變更視同違規，不予接受。
    • 不可當日取消預約，預約時間逾時半個小時不到者亦視同放棄。
    • 請謹慎評估掃片所需時間，預留足夠拍攝時段，勿影響下一位使用者。
  2. 樣品規定：
    1. 樣品尺寸（初次使用請務必先詢問管理員是否符合）
      • A. 標準玻片 76mm*26mm
      • B. 寬玻片 76mm*52mm
    2. 僅適用固定式玻片樣本，且需封片完整並請確實清潔玻片才可上機。
    3. 從玻片夾具放置或取下玻片時務必使用裝片輔助器。
    4. 若有其他需求或特殊使用需求，請詢問儀器中心管理員，以提供相關諮詢服務。
  • 週一至週五　全天00:00-24:00　限認證操作者登記使用
　　 　　 　　 　　 　　 　　
儀器收費 (NTD per hour)
螢光顯微鏡 全玻片掃描系統 正立式 倒立式活細胞用 搭載於共軛焦顯微鏡活細胞用
機型 (Z) Axioscan 7 (L)　DM6000B
(O) BX61
(O) BX63		 (O) IX83 (Z) LSM880
(Z) LSM900
校內師生收費 300 0 100 300
建教合作收費 450 50 150 450
其他單位收費 600 100 200 600
備註
  1. 廠牌縮寫：(L) Leica, (O) Olympus, (Z) Zeiss
  2. 預約次數：兩周內每人每台儀器可預約四次，每次最多四小時，可連續預約。
  3. 除了中心舉辦之影像核心設施教育訓練外，預約教學與認證考試建議自備樣品（實驗數據可帶走），並比照一般上機使用收費。
  4. 上表為每小時使用費，收費計算以每半小時為單位。
 這兩台須完成共軛焦顯微鏡認證方可使用

若具以下資格者，收費比照【本校師生】：
  1. 分校
  2. 合聘教師
  3. 附設醫院
  4. 與本校有計畫合作且計畫屬本校管控
若具以下資格者，收費比照【建教合作單位】：
  1. 兼任教師
  2. 教學醫院（榮民總醫院、臺北市立聯合醫院、亞東醫院、振興醫院等）
  3. 台聯大系統
  4. 產學運籌中心進駐廠商
儀器以每半小時為收費單位，每奇數月月底統計開單，最遲請於兩週內，攜帶繳費單至行政大樓出納組繳費，領取收據，逾期次數達（含）兩次者，將停止對該實驗室提供服務。
  1. 本機禁用隨身碟。由於電腦硬碟空間有限，為有利儀器之正常操作，管理人員將不定時刪除資料，本中心不負責資料保管，敬請見諒。
  2. 未經本中心管理員同意，不得擅自於本中心公用儀器上加裝或拆換任何零件、更改系統設定及安裝軟體。若因實驗需要進行任何測試，須先徵求管理員同意，並由原廠工程師陪同，在不傷害正常儀器操作之情況下進行測試，通過測試後方可在本中心管理員許可情況下，由管理員認可之人員操作使用。
  3. 依管理員判定違規者第一次警告、第二次取消使用權一個月、第三次永久取消使用權；如違反上述規範，以致儀器損壞者，需照價賠償以利修復儀器，並停止使用權一個月，再違規者則永遠禁止使用。
  • Axioscan-7-manual-V3 20241009 updated
  • Certification-form-FL_2022
  • How-to-choose-FL-microscope_2023
